Kibana 里程碑插件的使用

作者 medcl | 发布于2018年07月04日 | | 阅读数:711

今天介绍一下 Kibana 的里程碑插件的使用,这个是一个相对还比较新的可视化插件,可以用来对具有时间上下文相关的数据,以里程碑的方式来展现这些数据点在时间轴上的关联性。

这样说可能比较抽象,举个荔枝,你在 Elasticsearch 里面存的是服务器日志信息,然后有一天,老板说网站很慢,帮忙重启一下,(老板听说重启可以解决问题,反正他说他的笔记本重启之后就老快了),这个是一个已知的维护动作,所以你默默的在后台记录了重启的时间和是谁叫你重启的(这里是老板),到了月底的时候,老板让你把这个月的服务器运行数据给他看,然后问你为什么某一个时间服务器请求都为0,你打开 Kibana,指着其中一个时间点说,诺,这里,你让我重启了服务器。

是的,你可以对数据进行注解,用来解释数据和异常,这个是一个很好的场景,另外,还可以关联持续集成工具,每次谁代码提交了,你把这个作为一个事件,存到 es 里面,然后用里程碑可视化显示,那么这个提交造成的服务运行指标的变化,比如性能提升和下降,就会非常直观的关联到这次代码提交,同理,软件版本的发布也是一个里程碑事件,也可以展示并关联起来。然后,在使用的时候,还可以根据时间定位到感兴趣的地方,查看该段时间都发生了哪些自定义的事件和日志,方便分析。做安全方面的分析也可以用来跟踪和做入侵事后复盘的注解。

是不是,很多地方都能使用这个插件呢。

插件地址:https://github.com/walterra/kibana-milestones-vis/

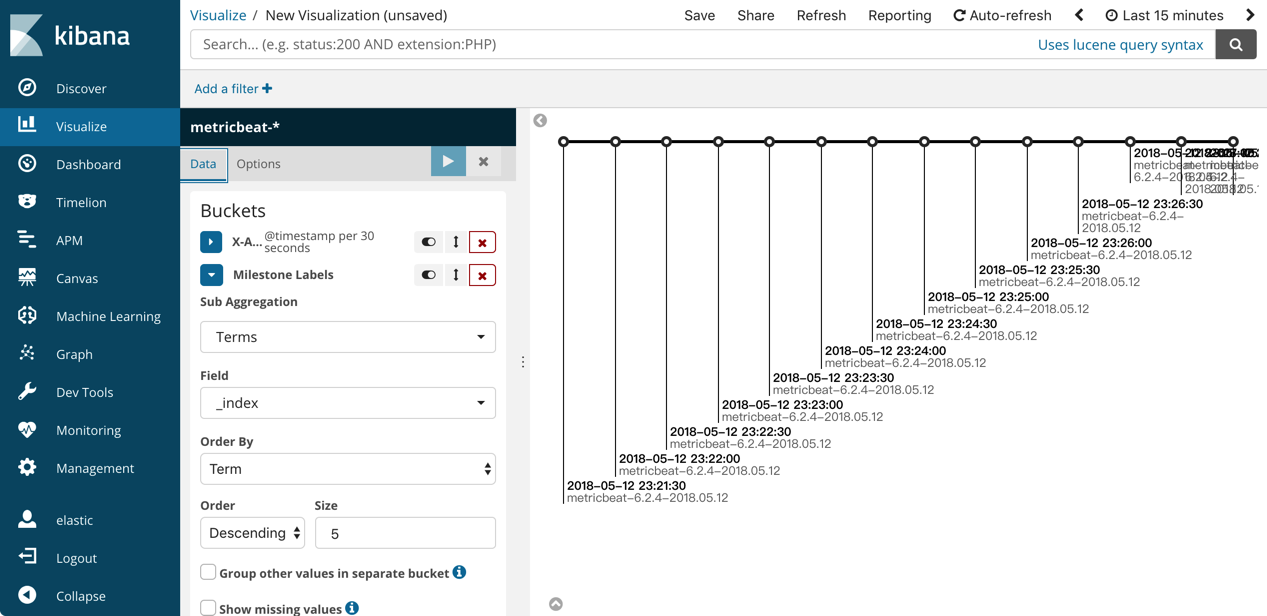

演示截图:


关于如何使用,其实在该项目的 README 里面已经比较详细了。

1.首先找到对应的 Kibana 插件的版本,如果没有可能需要手动编译插件,有的话,直接找到下载地址。 https://github.com/walterra/kibana-milestones-vis/releases

2.使用 Kibana 的插件安装命令下载安装

➜  kibana-6.2.4-darwin-x86_64 bin/kibana-plugin install https://github.com/walterra/kibana-milestones-vis/releases/download/v6.2.4/kibana-milestones-vis-6.2.4.zip
Found previous install attempt. Deleting...
Attempting to transfer from https://github.com/walterra/kibana-milestones-vis/releases/download/v6.2.4/kibana-milestones-vis-6.2.4.zip
Transferring 1353656 bytes....................
Transfer complete
Retrieving metadata from plugin archive
Extracting plugin archive
Extraction complete
Optimizing and caching browser bundles...

3.启动 Kibana,然后进入 Visualize 面板,应该就能找到这个新的 Milestone 类型的可视化组件了。



加两个维护日志




和日志关联分析


4.还有一个隐藏的秘籍,就是可以支持图片作为标注



用图片代替文字,是不是更直观,如果你的数据是电影相关的,你可以放一个电影海报替代,如果你的是历史人物相关的,比如,可以换成人物头像,地点等等。

好了,是不是很炫,快去自己试试吧。


[尊重社区原创,转载请保留或注明出处]
本文地址:http://elasticsearch.cn/article/696


7 个评论

这玩意支持ES 5么?
medcl

medcl 回复 zqc0512

理论上可以,不过没有对应的包,为什么不升级一下 ES 呢。
zqc0512

zqc0512 回复 medcl

改动太大,type这玩意对应算法,修改的内容太多。
安装之后,启动时一直停留在这句话上:
Optimizing and caching bundles for stateSessionStorageRedirect, status_page, timelion and kibana. This may take a few minutes
求解答,这是怎么回事呢?
等待。
版本6.3.0
一样的问题 时间远超过估计。在1CPU 1.4G 内存环境下,开始CPU高,然后内存高、CPU降下来。log全开,kibana.log超过17分钟没有新内容。
这optimization需要那么多资源吗?
你 CPU 这么弱,貌似有可能
